| 产品特性：矿用提升 | 加工定制：是 | 品牌：融翔 |
| 型号：JZ | 订货号：06 | 货号：10 |
| 适用领域：煤矿矿山 | 料斗容量：60m3 | 牵引力：160KN |
| 生产能力：600m3/h | 动力功率：55kw | 外形尺寸：2450*1980*2560mm |
| 残压：0.66 | 类型：绞车 | 规格：10/600 |
| 是否跨境货源：否 |
山东融翔凿井绞车运转平衡
JZ-16/800凿井绞车产品介绍
JZ-16/800凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。
JZ-16/800凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。

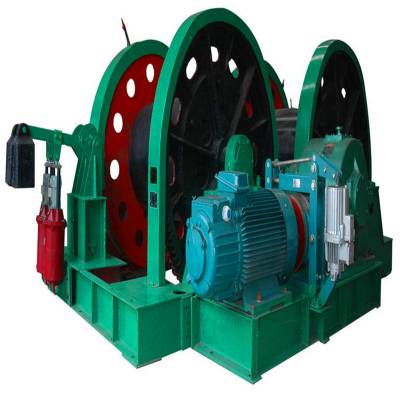

JZ-16/800凿井绞车结构组成
JZ-16/800凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。
JZ-16/800凿井绞车技术参数
型号：JZ-16/800
钢丝绳最 大静张力(kN) 160
卷筒容绳量(m) 800
钢丝绳速度(m/min) 快速6 慢速3
钢丝绳直径(mm) 40
电动机功率 (KW) 30 电压(V) 380
外形尺寸(长宽高)(mm) 3358×3200×2240
重量(kg) 11480
JZ-10/800凿井绞车产品介绍
JZ-10/800凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备。亦可代替建筑绞车，用于地面建筑及搬运等作起重作用。JZ-10/800凿井绞车根据井筒掘进时悬吊设备的工作制度设计的， 故只适用于短期工作制，而不适宜于长期吊重运转使用。
JZ-10/800凿井绞车工作条件
（1）绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。
（2）绞车作业的环境温度为-25℃～40℃。
（3）当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。
JZ-10/800凿井绞车结构组成
JZ-10/800凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。
JZ-10/800凿井绞车技术参数
型号：JZ-10/800
钢丝绳最 大静张力(kn)：100
卷筒容绳量(m)：800
钢丝绳速度(m/min)：快速：6 慢速：3
钢丝绳直径(mm)：31
电动机：
功率(kw)：22
电压(v)：380
外形尺寸(长宽高)(mm)：3342×2906×1825
重量(kg)：6500
JZ-10/600凿井绞车产品介绍
JZ-10/600凿井绞车具有提吊能力强、容绳量大、运转平衡等特点，所以也俗称“稳车”。一般都是建矿初期使用。主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。
JZ-10/600凿井绞车型号意义
型号：JZ-10/600
J：绞车；
Z：凿井；
10：钢丝绳最 大静张力100KN；
600：容绳量。
JZ-10/600凿井绞车结构组成
JZ-10/600凿井绞车结构为缠绕式,主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
JZ-10/600凿井绞车技术参数
钢丝绳最 大静张力(kn)：100
卷筒容绳量(m)：600
钢丝绳速度(m/min)：快速：6 慢速：3
钢丝绳直径(mm)：31
电动机：
功率(kw)：22
电压(v)：380
外形尺寸(长宽高)(mm)：3037×2570×1770
重量(kg)：6250
JZ-5/400凿井绞车产品介绍
JZ-5/400凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下何地面起吊重物使用。具有提吊能力强、容绳量大、运转平稳等优点。
JZ-5/400凿井绞车结构概述
JZ-5/400凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。
JZ-5/400凿井绞车技术参数
型号：JZ-5/400
钢丝绳最 大静张力(kn)：50
卷筒容绳量(m)：400
钢丝绳速度(m/min)：快速：6 慢速:3
钢丝绳直径(mm)：23
电动机
功率(kw)：11
电压(v)：380
外形尺寸(长宽高)(mm)：2375×1970×1340 重量(kg)：3140
JZ2T-10/700凿井绞车产品介绍
JZ2T-10/700凿井绞车是由JZ10/600型绞车派生的一种特殊型双速凿井绞车.与JZ10/600相比，它具有速度快，能频繁起动等特点。
JZ2T-10/700凿井绞车适用范围
一、煤矿、金属矿和非金属矿竖井井筒工程中，用作长绳悬吊式抓岩机上大型抓斗的提升或单独提吊大型抓斗进行工作。
二、在竖井井筒中悬吊重物及设备用。
三、可作为起重设备用于地面重物的提吊牵引，更适用于频繁起动和逆运转提吊重物（其负荷持续率在40%以下）的场所。
JZ2T-10/700凿井绞车技术参数
钢丝绳最 大静拉力KN ：100
钢丝绳平均速度 m/s 快速：0.34 慢速：0.13
卷筒容绳量m：700
卷筒直径 mm：800
卷筒长度 mm：1050
钢丝绳缠绕层数：七层
钢丝绳规格、型号：D-6×19+131
电动机：功率:45KW，转速:580r/min
外形尺寸mm：3240×3222×1740
总重量（不包括钢丝绳）kg：8617kg
